SCT71005F12DXAR

产品中心线性电源低压 LDO

低压 LDO

SCT71005F12DXAR 正在供货

2.2V-6V Vin,500mA,低压差线性稳压器

下载datasheet

加入购物车

产品介绍
技术资料
参数对比

产品特征

特性：

宽输入电压：1.7V-6V
最大输出电流：500mA
输出电压：1.2V,1.8V,3.3V
输出电压精度：
TJ= 25℃ : ±1%；TJ= -40℃~ 125℃ :±2%
低静态电流：8uA
超低关断电流：0.02uA
低漏失电压：
带载200mA时54mV
带载500mA时138mV
支持输出电容范围：
2.2uF~220uF
低ESR：0.001Ω~5Ω
1.7ms内部软起动时间
集成过温保护功能、带电流折返的过流保护功能以及输出放电功能
带有EN、PG管脚

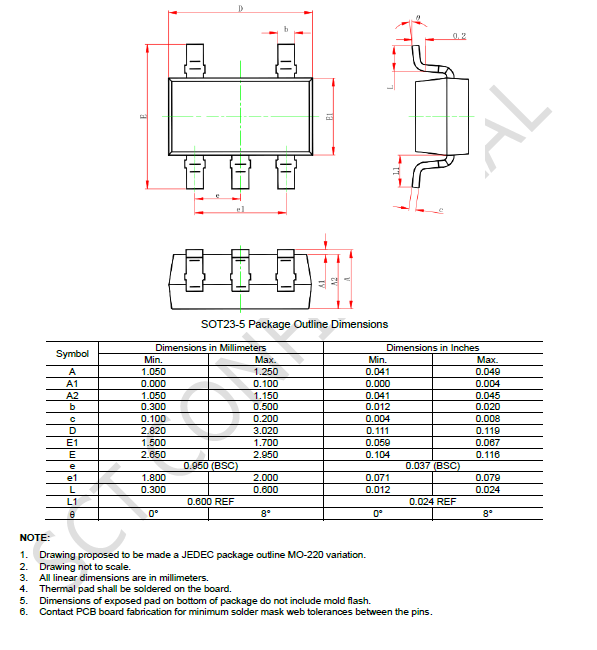

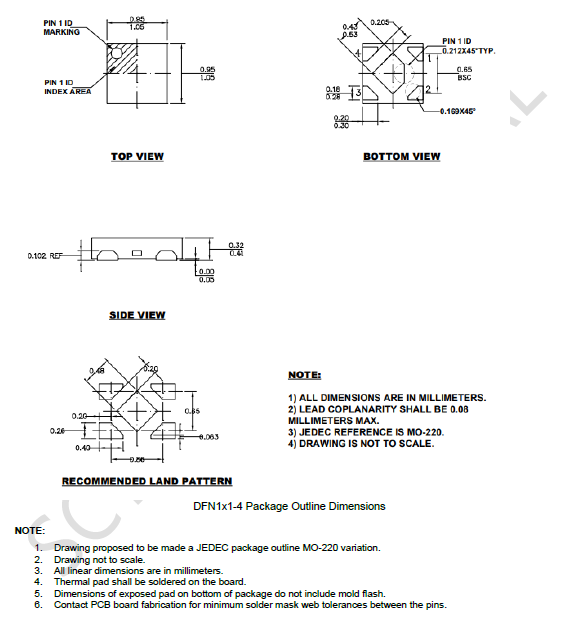

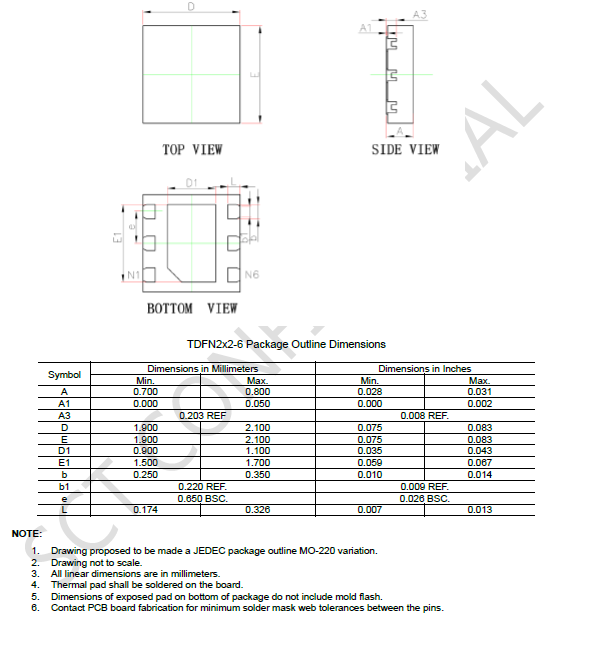

SOT23-5/ TDFN2x2-6/ DFN1x1-4封装

描述：

SCT71005Fxx系列产品是一款低压差线性稳压器，设计带有EN和PG功能，拥有1.7V至6V的宽输入电压范围，可支持最大500mA的输出电流应用。输出电容在2.2uF~220uF范围内产品工作稳定，推荐值为10uF的陶瓷电容。
SCT71005Fxx系列产品在轻负载下只有8uA的典型静态电流，是带电池的便携式设备的理想选择，也是为常开系统中的MCU与CAN/LIN收发器供电的最佳解决方案。
SCT71005Fxx系列产品带有PG功能，可指示输出电压状态。该引脚的输出可以用于上电时序或作为微控制器的复位信号。
SCT71005Fxx系列产品集成了短路保护功能和带电流折返的过流保护功能，使设备在瞬间高负载故障或发生短路的情况下更加可靠。
SCT71005Fxx系列产品可提供固定的1.2V、1.8V、3.3V输出电压版本。
SCT71005Fxx系列产品有SOT23-5, TDFN2x2-6, DFN1x1-4封装。

应用：
