特性：





描述：



SCT22CxC是一款高效同步降压DC-DC转换器，输入电压范围为2.9V-16V，输出电压可调0.6V-2V。提供了节省面积的2mmx3mm的QFN封装，可提供连续8A的输出电流。该器件完全集成了高边和低边功率MOSFET，导通电阻为15mΩ/5mΩ，以最大限度地减少传导损耗。
SCT22CxC采用恒定导通时间（COT）控制，具有快速瞬态响应和环路稳定的优点。工作频率400KHz、800KHz和1.2MHz可选，以优化滤波器尺寸和输出电压纹波。该产品内置1mS的固定软启动时间，以防止输出电压斜坡启动期间的浪涌电流。具有PG功能，表明输出电压是否在规定范围内。
SCT22CxC具有MODE引脚，选择脉冲频率调制模式（PFM）实现轻载节能，选择超声波模式（USM）可以在轻载或空载条件下将工作频率保持在声频以上，或强制脉宽调制模式（PWM）实现全负载段的小输出纹波。
提供全面保护，包括过流保护、欠压保护和过温保护。

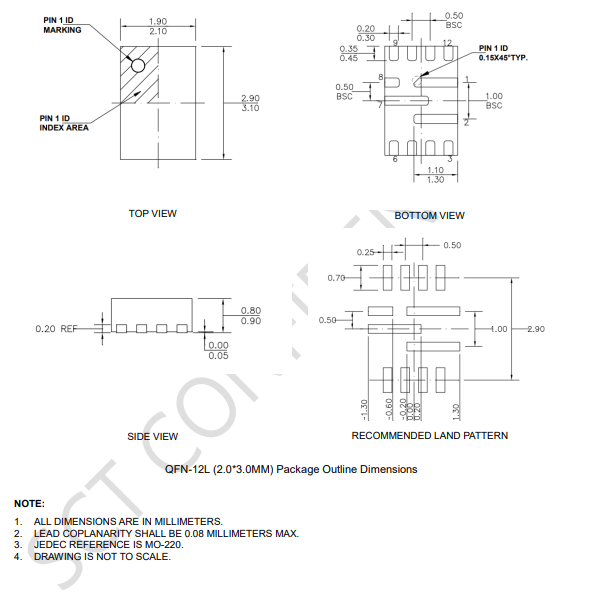

该转换器仅需少量的外部组件，并采用QFN-12（2mmx3mm）封装以实现小型化需求。





应用：
