特性：





描述：



SCT2260A是一款高效同步降压DC-DC转换器，输入电压范围为4.5V-18V，输出电压可调至0.6V。提供了节省面积的2mmx3mm的QFN封装，可提供连续6A的输出电流。该器件集成了高边和低边功率MOSFET，导通电阻为25mΩ/12mΩ，以最大限度地减少传导损耗。
SCT2260A采用恒定导通时间（COT）控制，具有快速瞬态响应和环路稳定的优点。工作频率400KHz、800KHz和1.2MHz可选，以优化滤波器尺寸和输出电压纹波。该产品内置1mS的固定软启动时间，以防止输出电压斜坡启动期间的浪涌电流。具有PG功能，表明输出电压是否在规定范围内。SCT2260A具有MODE引脚，选择脉冲频率调制模式（PFM）实现轻载节能，选择超声波模式（USM）可以在轻载或空载条件下将工作频率保持在声频以上。
提供全面保护，包括过流保护、欠压保护和过温保护。

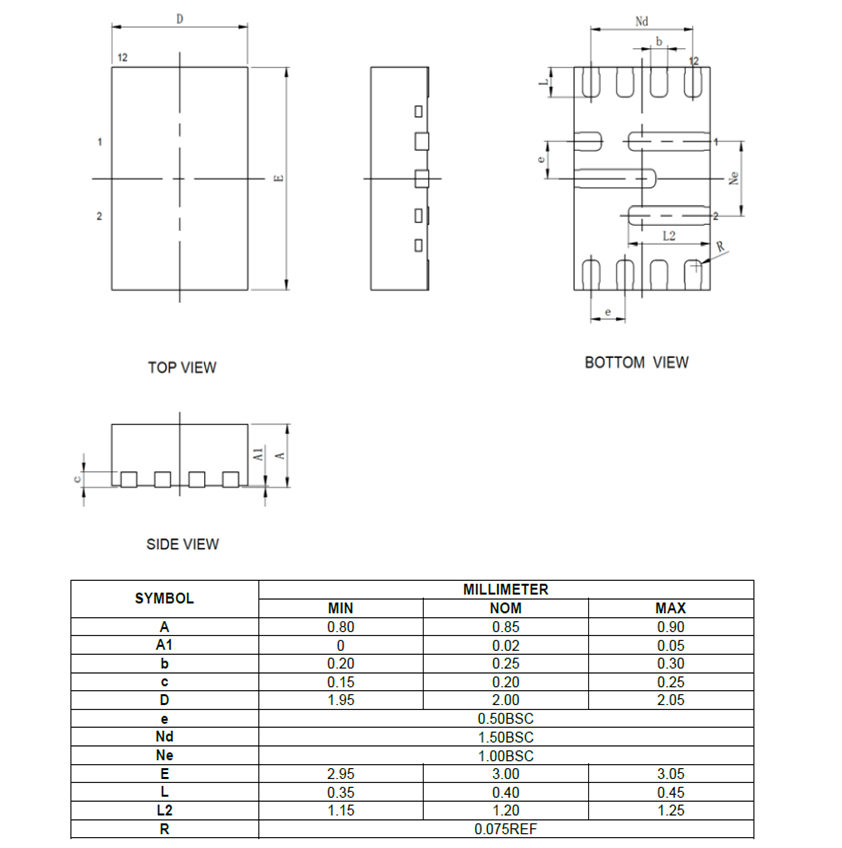

该转换器仅需少量的外部组件，并采用QFN-12（2mmx3mm）封装。





应用：
