特性：





描述：



SCT2360是一款高效同步降压6A DC-DC转换器，输入电压范围为4V-28V，输出电压可调至0.6V。该器件完全集成了高边和低边功率MOSFET，导通电阻为36mΩ/16mΩ，可最大限度地减少导通损耗。
SCT2360采用恒定导通时间（COT）控制，具有快速瞬态响应和环路稳定的优点。开关时钟频率可从400KHz、800KHz和1.2MHz中选择，以优化滤波器尺寸和输出电压纹波。该产品内置1mS的固定软启动时间，以防止输出电压斜坡启动期间的浪涌电流。具有PG功能，表明输出电压是否在规定范围内。
SCT2360具有MODE引脚，选择脉冲频率调制模式（PFM）实现轻载节能，选择超声波模式（USM）可以在轻载或空载条件下将工作频率保持在声频以上，或强制脉宽调制模式（PWM）实现全负载段的小输出纹波。
提供全面保护，包括过流保护、欠压保护和过温保护。

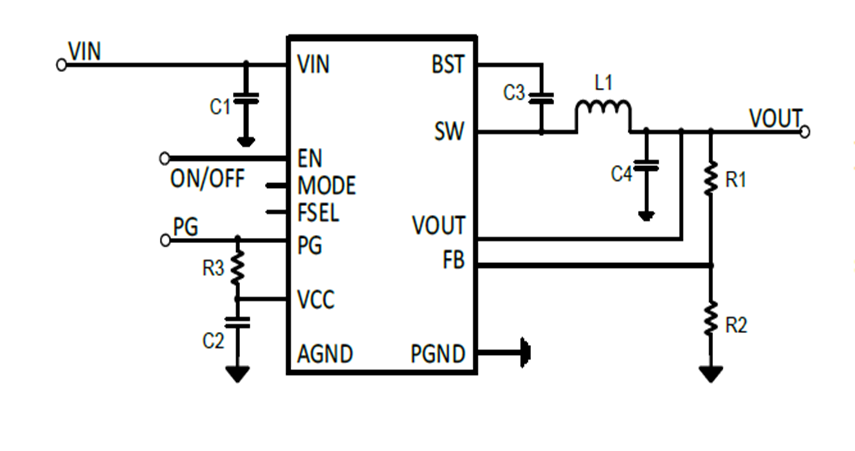

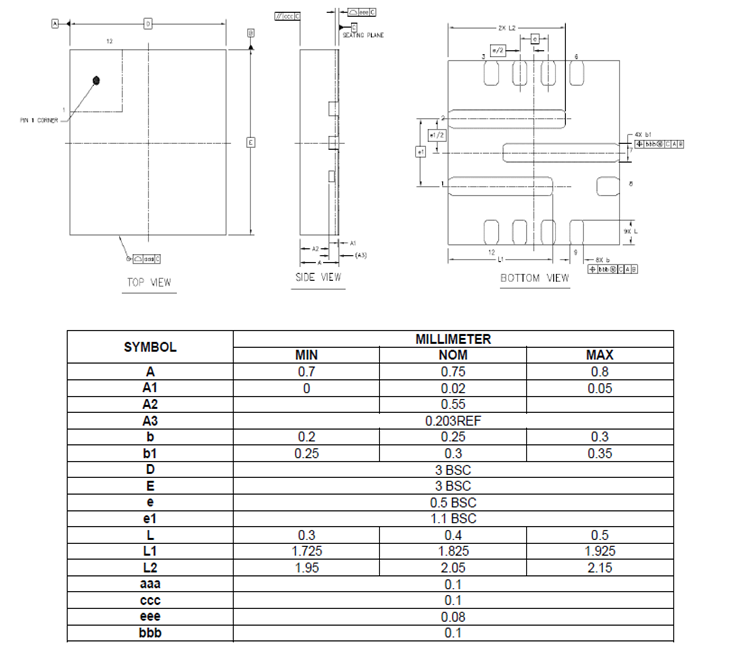

该转换器仅需少量的外部组件，并采用QFN-12（3mmx3mm）封装。





应用：
